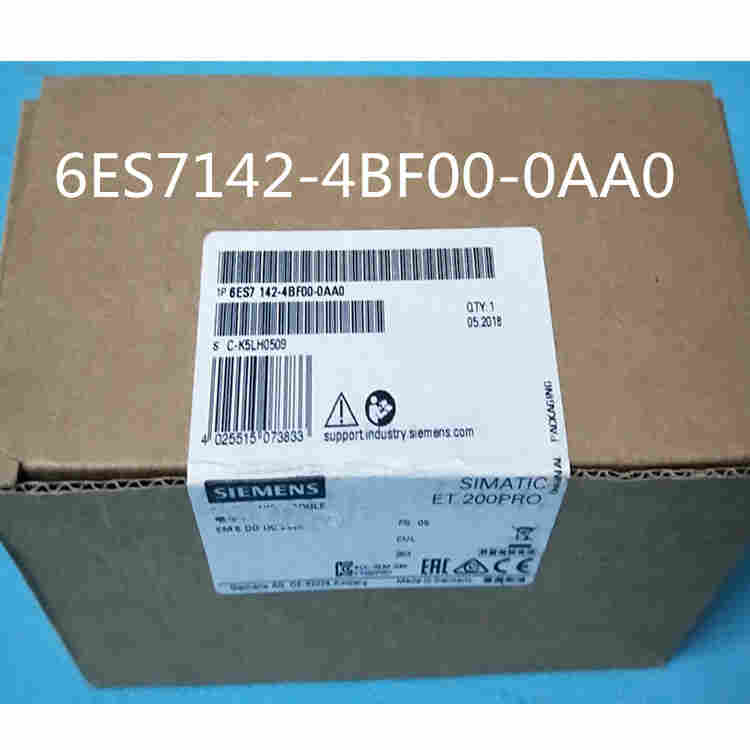

SIMATIC DP， ET 200 PRO 的电子模块 8 DO 24V DC，0.5A 模块诊断; 包括总线模块， 接口模块 IO 6ES7194-4..00-0AA0 单独订货

电源电压

负载电压 2L+

额定值 (DC)

24 V

短路保护

是; 各通道，电子

反极性保护

是; 防止损坏：增加负载

输入电流

来自负载电压 2L+（空载），*值

30 mA

来自背板总线 DC 3.3 V，*值

30 mA

功率损失

功率损失，典型值

2 W

地址范围

每个模块的地址空间

每个模块的地址空间，*值

1 byte

数字输出

数字输出端数量

8

短路保护

是

响应阈，典型值

0.7 A

感应式关闭电压的限制

2L+ (-47 V)

控制数字输入

是; 在 1 L+ 和 2 L+ 之间不再存在电势分离，因为 1 M 与 2 M 被桥接

输出端的通断能力

照明负载时的*值

5 W

负载电阻范围

下限

48 Ω

上限

4 kΩ

输出电压

对于信号 “1”，*小值

2L+ (-0,8 V)

输出电流

对于信号“1”的额定值

0.5 A

针对信号“0”的剩余电流，*值

0.5 mA

两个输出端并联

用于增加功率

否

用于冗余控制负载

是

开关频率

电阻负载时的*值

100 Hz

电感负载时的*值

0.5 Hz

照明负载时的*值

1 Hz

输出端的电流（每组）

所有安装位置

— *可达 55 ℃，*值

4 A

导线长度

屏蔽，*值

30 m

未屏蔽，*值

30 m

报警/诊断/状态信息

诊断功能

是

报警

诊断报警

是

诊断信息

诊断信息可读

是

短路

是; 输出短路依据 M；模块式

诊断显示 LED

累积故障 SF（红色）

是

数字输出状态显示（绿色）

是

电位隔离

在背板总线和所有其他开关部件之间

是

数字输出电位隔离

在通道之间

否

在通道和背板总线之间

是

绝缘

绝缘测试，使用

707 V DC（测试类型）

标准、许可、证书

适用于安全关断标准组件

是

安全关断标准组件可达到的*安全等级

性能等级符合 ISO 13849-1

PL d

类别符合 ISO 13849-1

3 类

SILCL 符合 IEC 62061

SILCL 2

尺寸

宽度

45 mm

高度

130 mm

深度

35 mm

重量

重量，约

140 g

上一次修改：

2020/5/6
