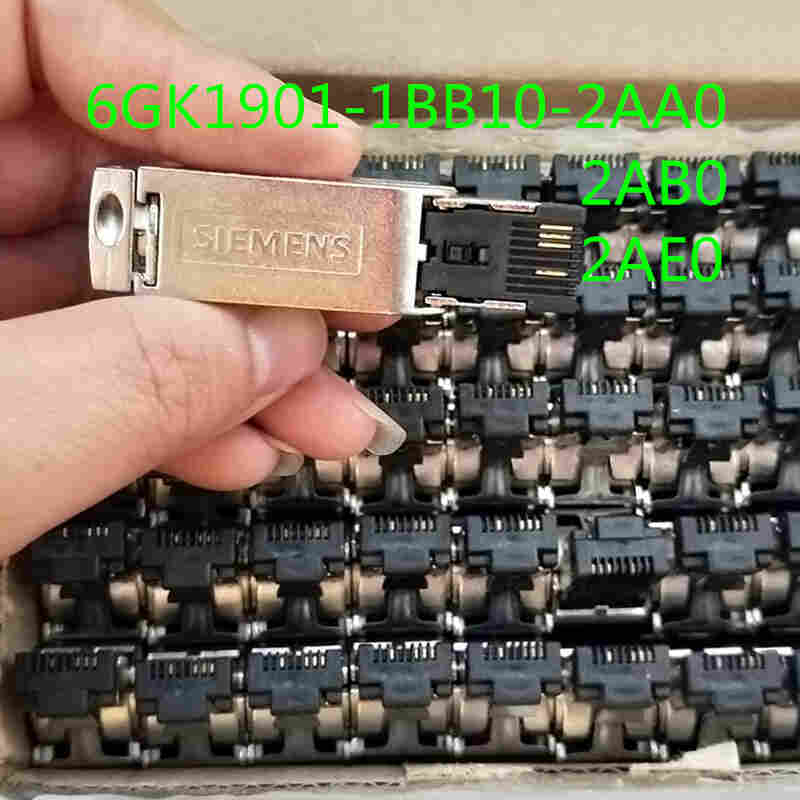

6GK1901-1BB10-2AA0
IE FC RJ45
Plug 180 2x2 (1 piece)
技术数据
|
产品类型名称
|
IE FC RJ45 插头 180（2x2）
|
|
产品描述
|
RJ45 数据插拔连接器
|
|
|
 工业以太网 FastConnect RJ45 插头 180 2x 2， RJ45 插塞连接器 (10/100
Mbit/s)含 坚固的金属外壳和 FC 连接系统，适用于 IE FC 电缆 2x 2； 180° 电缆出线 1 包=1 件
|
|
应用适宜性
|
用于连接 IE FC TP 导线 2x2，适用于利用 FastConnect 系统进行的快速安装
|
|
传输率
|
|
传输率 / 工业以太网时
|
10 Mbit/s, 100 Mbit/s
|
|
接口
|
|
电气连接数量
|
|
|
用于工业以太网 FCTP 导线
|
4
|
|
用于网络组件和终端设备
|
1
|
|
电气连接规格
|
|
|
用于工业以太网 FCTP 导线
|
一体压接式触点适用于 4 芯 TP FC 安装用电缆 AWG22
|
|
用于网络组件和终端设备
|
RJ45 插头
|
|
电气连接规格 / FastConnect
|
是的
|
|
机械参数
|
|
材料 / 外壳的
|
金属
|
|
重新使用次数
|
10
|
|
锁紧装置的结构形式
|
其它
|
|
结构形式，尺寸和重量
|
|
电缆出线方式
|
180° 电缆出口
|
|
宽度
|
13.7 mm
|
|
高度
|
16 mm
|
|
深度
|
55 mm
|
|
净重
|
35 g
|
|
可连接的电缆直径
|
6.5 ... 6.5 mm
|
|
环境条件
|
|
环境温度
|
|
|
运行期间
|
-40 ... +85 °C
|
|
存放期间
|
-40 ... +85 °C
|
|
运输期间
|
-40 ... +85 °C
|
|
相对空气湿度
|
|
|
25 °C 时 / 无冷凝 / 运行期间 / *值
|
95 %
|
|
防护等级 IP
|
IP20
|
|
产品特点，产品功能，产品组件 / 常规
|
|
产品特点
|
|
|
具有 PoE 功能
|
是的
|
|
具有 PoE+ 功能
|
是的
|
|
不含硅
|
是的
|
|
产品组件
|
|
|
应力释放装置
|
是的
|
|
标准，规格，许可
|
|
资格证明
|
|
|
与 RoHS 一致
|
是的
|
|
UL 许可证
|
是的
|
|
cULus 许可
|
是的
|
|
轨道应用符合 EN 50155
|
不
|
|
结构化布线标准
|
Cat5
|
|
更多信息 / 网络链接
|
|
网络链接
|
|
|
至网页： SIMATIC NET SELECTION TOOL 选型帮助
|
http://www.siemens.com/snst
|
|
至网页：工业通信
|
http://www.siemens.com/simatic-net
|
|
至网页： Industry Mall
|
https://mall.industry.siemens.com
|
|
至网页： 信息和下载中心
|
http://www.siemens.com/industry/infocenter
|
|
至网页：图片数据库
|
http://automation.siemens.com/bilddb
|
|
至网页： CAx 下载管理器
|
http://www.siemens.com/cax
|
|
至网页： Industry Online Support
|
http://support.automation.siemens.com
|
|
上一次修改：
|
2020/5/7
|
