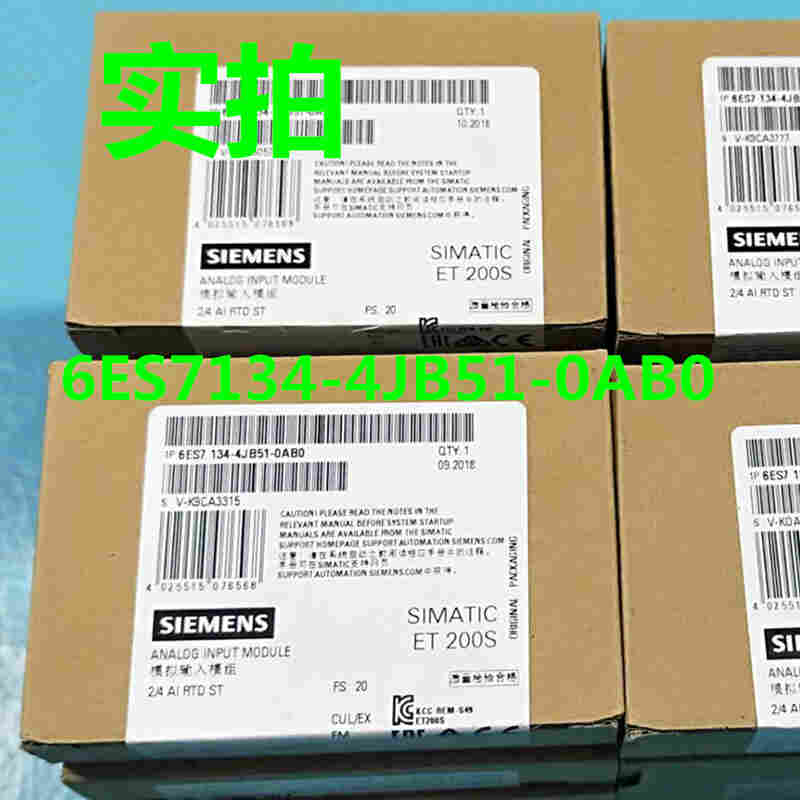

SIMATIC DP，电子模块 用于 ET 200S， 2/4 AI RTD Standard， 15mm 结构宽度，15 位+符号位 Pt100 STD；Pt100 KL； NI100 STD；NI100 KL； 150 欧姆；300 欧姆；600 欧姆； 循环时间 110ms/通道 利用 LED 集中报错（集中报错）

电源电压

负载电压 L+

额定值 (DC)

24 V; 电源模块

反极性保护

是

输入电流

来自负载电压 L+（空载），*值

30 mA

来自背板总线 DC 3.3 V，*值

10 mA

输出电压

测量变频器的电源电压

存在

是

功率损失

功率损失，典型值

0.6 W

地址范围

每个模块的地址空间

每个模块的地址空间，*值

8 byte

模拟输入

模拟输入端数量

4; 在 3 或 4 导线连接时为 2

电压输入允许的输入电压（毁坏限制），*值

9 V

循环时间（所有通道），*值

每个模块激活的通道数量 x 基本转换时间

温度测量的技术单位，可调节

否

输入范围（额定值），电阻温度计

Ni 100

是; 标准/气候

— 输入电阻 (Ni 100)

2 000 kΩ

Pt 100

是; 标准/气候

— 输入电阻 (Pt 100)

2 000 kΩ

输入范围（额定值），电阻

0 至 150 欧姆

是

— 输入电阻（0 至 150 欧姆）

2 000 kΩ

0 至 300 欧姆

是

— 输入电阻（0 至 300 欧姆）

2 000 kΩ

0 至 600 欧姆

是

— 输入电阻（0 至 600 欧姆）

2 000 kΩ

特性线性化

可参数化

是; 用于 Pt100，Ni100

导线长度

屏蔽，*值

200 m

输入端的模拟值构成

集成和转换时间/每通道分辨率

带有过调制的分辨率（包括符号在内的位数），*值

16 bit; 150 欧姆：14 位；300、600 欧姆：15 位；Pt100，Ni100：16 位

可参数化的集成时间

是

积分时间 (ms)

16,7 / 20 ms

对于干扰频率 f1（单位 Hz）的干扰电压抑制

50 / 60 Hz

转换时间（每个通道）

66 / 80 ms；附加用于诊断断线检测的变换时间

传感器

信号传感器连接

对于利用两线制接口进行的电阻测量

是

对于利用三线制接口进行的电阻测量

是

对于利用四线制接口进行的电阻测量

是

误差/精度

整个温度范围内的操作错误限制

热电阻，与输入范围有关，(+/-)

0.6 %

基本错误限制（25 °C 时的操作错误限制）

热电阻，与输入范围有关，(+/-)

0.4 %

报警/诊断/状态信息

诊断信息

断线

是

累积故障

是

溢出/下溢

是

诊断显示 LED

累积故障 SF（红色）

是

参数

断线诊断

锁定/释放

测量方式/测量范围

取消 / 150 欧姆 / 300 欧姆 / 600 欧姆 / Pt100 气候 / Pt100 标准；Ni100 标准 / Ni100 气候 / 2、3 或 4 导线

累积诊断

锁定/释放

溢出/下溢

锁定/释放

电位隔离

模拟输入电位隔离

在通道之间

否

在通道和背板总线之间

是

在通道和负载电压 L+ 之间

是

绝缘

绝缘测试，使用

DC 500 V

尺寸

宽度

15 mm

高度

81 mm

深度

52 mm

重量

重量，约

40 g

上一次修改：

2020/5/6
