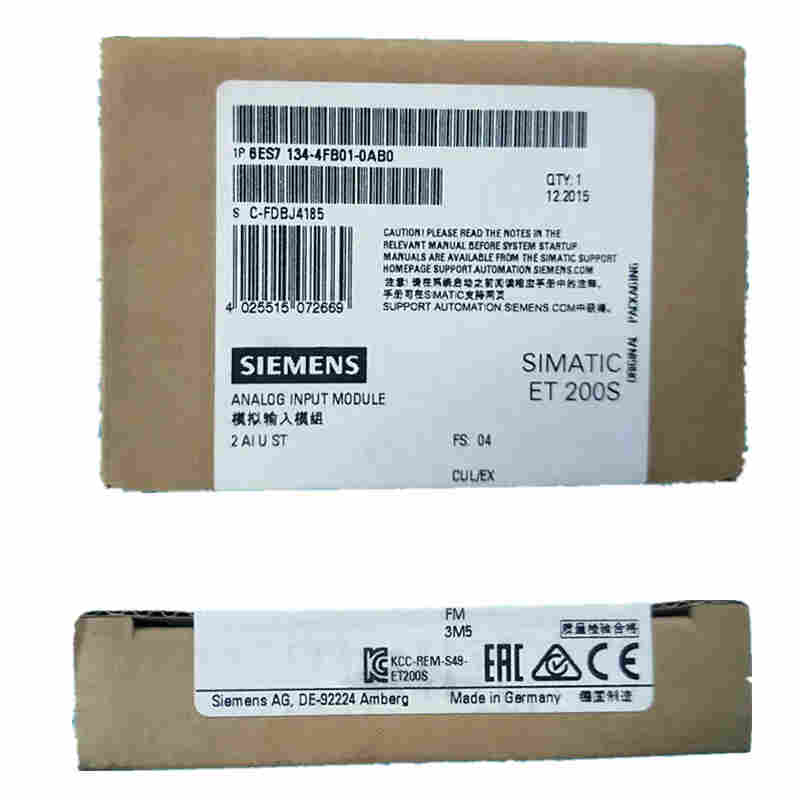

SIMATIC DP，电子模块 用于 ET 200S，2 AI Standard U 15mm 结构宽度 +/-10V；13 位+VZ +/-5V；12 Bit+VZ，1..5V；12 位 每通道循环时间 65ms 利用 LED 集中报错（集中报错）

电源电压

负载电压 L+

额定值 (DC)

24 V; 电源模块

反极性保护

是

输入电流

来自负载电压 L+（空载），*值

30 mA

来自背板总线 DC 3.3 V，*值

10 mA

功率损失

功率损失，典型值

0.6 W

地址范围

每个模块的地址空间

每个模块的地址空间，*值

4 byte

模拟输入

模拟输入端数量

2

电压输入允许的输入电压（毁坏限制），*值

35 V; 35 V 持续电压；* 1 ms 内 75 V（占空比 1:20）

循环时间（所有通道），*值

每个模块激活的通道数量 x 基本转换时间

输入范围（额定值），电压

1 V 至 5 V

是

-10 V 至 +10 V

是

-5 V 至 +5 V

是

导线长度

屏蔽，*值

200 m

输入端的模拟值构成

集成和转换时间/每通道分辨率

带有过调制的分辨率（包括符号在内的位数），*值

14 bit; ±10 V：13 位 + VZ；±5 V：13 位 + VZ；1 至 5 V：13 位

可参数化的集成时间

是

积分时间 (ms)

16,7 / 20 ms

对于干扰频率 f1（单位 Hz）的干扰电压抑制

50 / 60 Hz

转换时间（每个通道）

65 ms; 55 / 65 ms

误差/精度

整个温度范围内的操作错误限制

电压，与输入范围有关，(+/-)

0.6 %

基本错误限制（25 °C 时的操作错误限制）

电压，与输入范围有关，(+/-)

0.4 %

报警/诊断/状态信息

诊断信息

断线

是; 测量范围仅在 1 至 5 V 之间

累积故障

是

溢出/下溢

是

诊断显示 LED

累积故障 SF（红色）

是

参数

注释

4 字节

断线诊断

锁定/释放（仅在 1 至 5 V 测量范围内）

测量方式/测量范围

关闭/ ±5 V / 1...5 V / ±10 V

累积诊断

锁定/释放

溢出/下溢

锁定/释放

电位隔离

模拟输入电位隔离

在通道之间

否

在通道和背板总线之间

是

在通道和负载电压 L+ 之间

是

绝缘

绝缘测试，使用

DC 500 V

尺寸

宽度

15 mm

高度

81 mm

深度

52 mm

重量

重量，约

40 g
