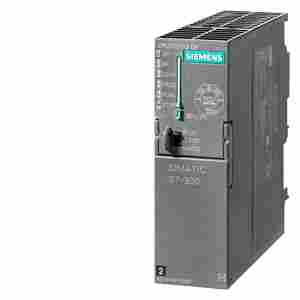

| SIMATIC S7-300，CPU 315F-2DP 故障安全模块含 MPI 集成电源 24V DC， 主存储器 384 KB， 40mm 宽， 2个 DP-Master/Slave 接口 需要微型存储卡 |
一般信息 |
硬件功能状态 | 01 |
固件版本 | V3.3 |
产品功能 |
时钟同步模式 | 是 |
附带程序包的 |
工程系统 | STEP 7 V5.5 + SP1 以上或 STEP 7 V5.2 + SP1 以上，附带 HSP 218 + Distributed Safety |
电源电压 |
额定值 (DC) |
|
DC 24 V | 是 |
允许范围，下限 (DC) | 19.2 V |
允许范围，上限 (DC) | 28.8 V |
电源导线的外部保险装置（） | *小值 2 A |
电源和电压断路跨接 |
停电/断电跨接时间 | 5 ms |
重复率，*小值 | 1 s |
输入电流 |
耗用电流（额定值） | 850 mA |
耗用电流（空载），典型值 | 150 mA |
接通电流，典型值 | 3.5 A |
I²t | 1 A²·s |
功率损失 |
功率损失，典型值 | 4.5 W |
存储器 |
工作存储器 |
集成 | 384 kbyte |
可扩展 | 否 |
用于剩余数据模块的剩磁存储器大小 | 128 kbyte |
装载存储器 |
插拔式 (MMC) | 是 |
插拔式 (MMC)，*值 | 8 Mbyte |
MMC 上的数据管理（在上一次编程后），*小值 | 10 y |
缓冲 |
存在 | 是; 通过 MMC 担保（免维护） |
不带电池 | 是; 程序和数据 |
CPU-处理时间 |
对于位运算，典型值 | 0.05 µs |
对于字运算，典型值 | 0.09 µs |
对于定点运算，典型值 | 0.12 µs |
对于浮点运算，典型值 | 0.45 µs |
CPU-组件 |
组件数量（计） | 1 024; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的*数量。 |
DB |
数量，*值 | 1 024; 数字条：1 至 16000 |
容量，*值 | 64 kbyte |
FB |
数量，*值 | 1 024; 数字条：0 至 7999 |
容量，*值 | 64 kbyte |
FC |
数量，*值 | 1 024; 数字条：0 至 7999 |
容量，*值 | 64 kbyte |
OB |
说明 | 参见操作列表 |
容量，*值 | 64 kbyte |
可用循环 OB 数量 | 1; OB 1 |
时间报警 OB 数量 | 1; OB 10 |
延迟报警 OB 数量 | 2; OB 20, 21 |
唤醒警告 OB 数量 | 4; OB 32、33、34、35 |
过程报警 OB 数量 | 1; OB 40 |
DPV1 报警 OB 的数量 | 3; OB 55、56、57 |
等时模式 Ob 数量 | 1; OB 61 |
启动 OB 数量 | 1; OB 100 |
异步错误 OB 数量 | 5; OB 80、82、85、86、87 |
同步错误 OB 数量 | 2; OB 121、122 |
嵌套深度 |
每个优先等级 | 16 |
错误 OB 中的附加等级 | 4 |
计数器、定时器及其剩磁 |
S7 计数器 |
数量 | 256 |
剩磁 |
— 可调整 | 是 |
— 下限 | 0 |
— 上限 | 255 |
— 已预设 | Z 0 至 Z 7 |
计数范围 |
— 下限 | 0 |
— 上限 | 999 |
IEC 计数器 |
存在 | 是 |
类型 | SFB |
数量 | 不限制（只通过 RAM 进行限制） |
S7 时间 |
数量 | 256 |
剩磁 |
— 可调整 | 是 |
— 下限 | 0 |
— 上限 | 255 |
— 已预设 | 无剩余 |
时间范围 |
— 下限 | 10 ms |
— 上限 | 9 990 s |
IEC 计时器 |
存在 | 是 |
类型 | SFB |
数量 | 不限制（只通过 RAM 进行限制） |
数据范围及其剩磁 |
可保留数据范围，全部 | 所有，* 128 KB |
标记 |
数量，*值 | 2 048 byte |
存在剩磁 | 是; MB 0 至 MB 2047 |
预设剩磁 | MB 0 至 MB 15 |
定时标记数量 | 8; 1 个标记字节 |
数据组件 |
可调整剩磁 | 是; 在 DB 中不保持特征 |
预设剩磁 | 是 |
本地数据 |
每个优先等级，*值 | 32 kbyte; 每个块* 2 KB |
地址范围 |
外设地址范围 |
输入端 | 2 048 byte |
输出端 | 2 048 byte |
分布式 |
— 输入端 | 2 048 byte |
— 输出端 | 2 048 byte |
过程映像 |
输入端 | 2 048 byte |
输出端 | 2 048 byte |
输入端，可调整 | 2 048 byte |
输出端，可调整 | 2 048 byte |
输入端，已预设 | 384 byte |
输出端，已预设 | 384 byte |
分量过程映像 |
分量过程映像数量，*值 | 1 |
数字通道 |
输入端 | 16 384 |
— 集中式 | 1 024 |
输出端 | 16 384 |
— 集中式 | 1 024 |
模拟通道 |
输入端 | 1 024 |
— 集中式 | 256 |
输出端 | 1 024 |
— 集中式 | 256 |
硬件扩展 |
扩展支架数量，*值 | 3 |
DP 主站数量 |
集成 | 1 |
关于 CP | 4 |
可运行的 FM 和 CP 数量（建议） |
FM | 8 |
CP, PtP | 8 |
CP，LAN | 10 |
组件载体 |
组件载体，*值 | 4 |
每个组件载体的组件，*值 | 8 |
时间 |
时钟 |
硬件时钟（实时时钟） | 是 |
可缓冲和同步 | 是 |
缓冲持续时间 | 6 wk; 当环境温度为 40 °C 时 |
每日偏差，*值 | 10 s; 典型值：2 s |
接通电源后时钟的显示 | 在断开电源后，时钟仍继续运行 |
缓冲后的时钟显示 | 在断开电源时，时钟仍正常显示时间。 |
运行时间计数器 |
数量 | 1 |
数字/数字条 | 0 |
值域 | 0 至 2 的 31 次方小时（在使用 SFC 101 时） |
间隔尺寸 | 1 h |
剩余 | 是; 每次重启时必须重新启动 |
时间同步 |
提供支持 | 是 |
在 MPI 上，主站 | 是 |
在 MPI 上，从站 | 是 |
在 DP 上，主站 | 是; 在 DP 从站中只是时间从站 |
在 DP 上，从站 | 是 |
在 AS 中，主站 | 是 |
在 AS 中，从站 | 否 |
数字输入 |
数字输入端数量 | 0 |
数字输出 |
数字输出端数量 | 0 |
模拟输入 |
模拟输入端数量 | 0 |
模拟输出 |
模拟输出端数量 | 0 |
接口 |
工业以太网接口数量 | 0 |
PROFINET 接口数量 | 0 |
RS 485 接口数量 | 2 |
RS 422 接口数量 | 0 |
1. 接口 |
接口类型 | 集成 RS 485 接口 |
物理组成 | RS 485 |
电位隔离 | 否 |
接口处的电源供应（15 至 30 V DC），*值 | 200 mA |
协议 |
MPI | 是 |
PROFIBUS DP 主站 | 否 |
PROFIBUS DP 从站 | 否 |
点对点联结 | 否 |
MPI |
传输速率，*值 | 187.5 kbit/s |
服务 |
— PG/OP 通讯 | 是 |
— 路由 | 是 |
— 全球数据通讯 | 是 |
— S7 基础通讯 | 是 |
— S7 通讯 | 是; 仅服务器，单侧组态连接 |
— S7 通讯，作为客户机 | 否 |
— S7 通讯，作为服务器 | 是 |
2. 接口 |
接口类型 | 集成 RS 485 接口 |
物理组成 | RS 485 |
电位隔离 | 是 |
接口处的电源供应（15 至 30 V DC），*值 | 200 mA |
